一、北斗短報文收發系統產品簡介
北斗短報文收發系統又稱便攜式氣象水文數據北斗傳輸系統，北斗短報文收發系統由衛星、地面控制站和短報文終端等組成，能為全球用戶提供短報文通信服務。它允許用戶通過北斗衛星進行短報文通信，實現雙向的數據傳輸，具有覆蓋范圍廣、成本較低、通導一體等優勢，可應用于應急救援、野外作業、地質與環境監測等多個領域。

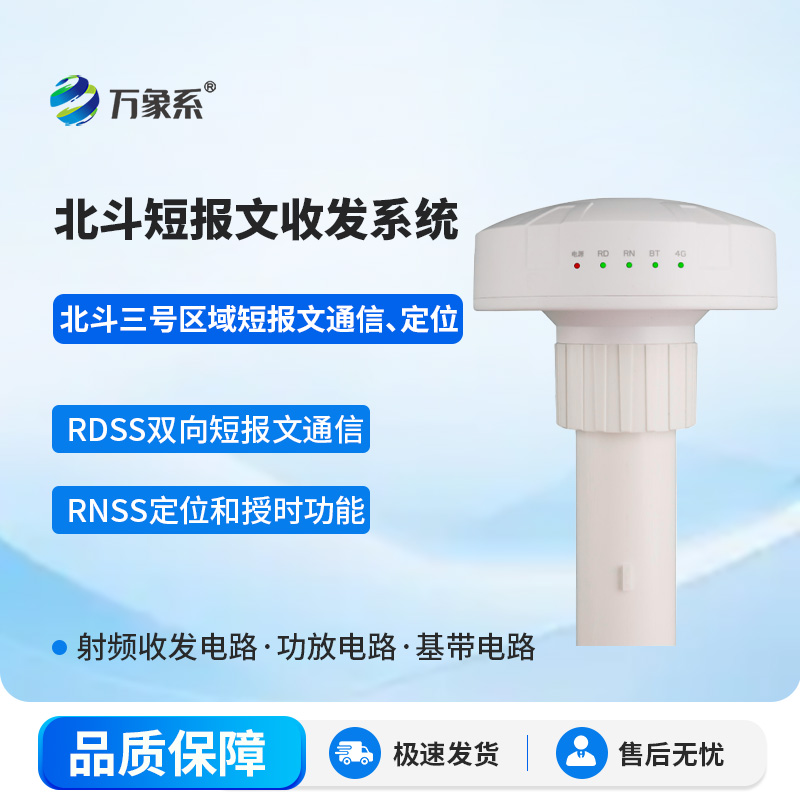

北斗三號數傳終端是一款支持北斗三號區域短報文通信、定位的通用型通信終端（以下簡稱北斗終端），采用天線主機一體化設計，集成了RDSS天線、射頻收發電路、功放電路、基帶電路等，集成度高、功耗低，支持北斗RDSS和RNSS，實現RDSS的雙向短報文通信、及RNSS的定位和授時功能。通過配置支持RS232、RS485串口等有線通信的數據傳輸，實現網絡數據傳輸無縫連接；可提供位置服務、數據采集、信息上報等多功能服務；并配有專用的固定結構，安裝使用極為方便。
該終端主要應用于水利監測、氣象監測、電力數據采集、漁船漁業監控、車載等行業；為滿足野外、沙漠等惡劣環境的使用，北斗終端采用IP67防護等級要求設計。目前已經在公安、特種車輛、水利監測、應急救援系統中得到廣泛應用。
二、北斗短報文收發系統技術參數
1.電源：穩壓電壓DC12，電流3A
2.功率：發送功率36W，待機功率1w
3.標配北斗卡：傳輸容量260字節，報文服務1年
4.RDSS指標：通訊成功率95%
5.發射頻率：Lf0、Lf1、Lf2。
6.信息傳輸方式：漢字、代碼、混編
7.安裝角度：天線正垂直朝上，天線正上方無遮擋，避免安裝在強磁信號干擾的地方，比如高壓電塔，大功率基站等
8.對外數據接口：RS485、RS232
9.可靠性：工作溫度-20℃～+70℃，貯存溫度-40℃～+85℃，防護能力IP67。
三、線纜說明
| 航空插頭端 | 序號 | 名稱 | 接口說明 |
| J19P航空頭 | 1 | VCC | 電源+（9-36V） |
| 2 | GND | 電源-（GND) | |
| 3 | RS232-TX(485-B) | 默認波特率為115200 | |
| 4 | RS232-RX(485-A) | 默認波特率為115200 | |
| 5 | GND | GND | |
| 6 | 預留I/O | ||
| 7 | 預留I/O | ||
| 8 | 預留I/O | ||
| 9 | 預留I/O | ||
| 屏蔽線 | 銀色與PIN5短接 | GND | GND/信號地線 |
| 5 | GND | 信號地線 | |
| 圓形端子 | VCC | 紅色供電DC12V | |
| GND | 黑色電源12V負極 | ||
| DB9 | DB9-5腳 | 信號GND | |
| DB9-2腳 | 232TX | RS485 -B | |
| DB9-3腳 | 232RX | RS485 +A | |
四、指示燈說明
| 序號 | 符號 | 名稱 | 說明 |
| 1 | RD | RD狀態指示燈 | 綠燈閃爍3秒：新短報文消息發射綠燈連續閃爍3秒：收到短報文信息綠燈長亮：RD信號好 |
| 2 | RN | 定位狀態指示燈 | 綠燈閃爍：未定位綠燈長亮：定位成功 |
| 3 | 4G | 4G狀態指示燈 | 綠燈長亮：4G聯網成功綠燈閃爍：4G數據傳輸 |
| 4 | BT | 藍牙狀態指示燈 | 綠燈長亮：藍牙連接成功 |
| 綠燈閃爍：藍牙數據傳輸 | |||
| 5 | 電源 | 電源狀態指示燈 | 紅燈長亮：電源上電正常 |
五、啟動說明
將主機線纜的VCC（12V）（紅色）線纜連接外置電源+，GND線纜（黑色）連接外置電源-，5顆指示燈同時亮，設備通過自檢，正常開機。
