一、十二要素農業氣象站產品簡介

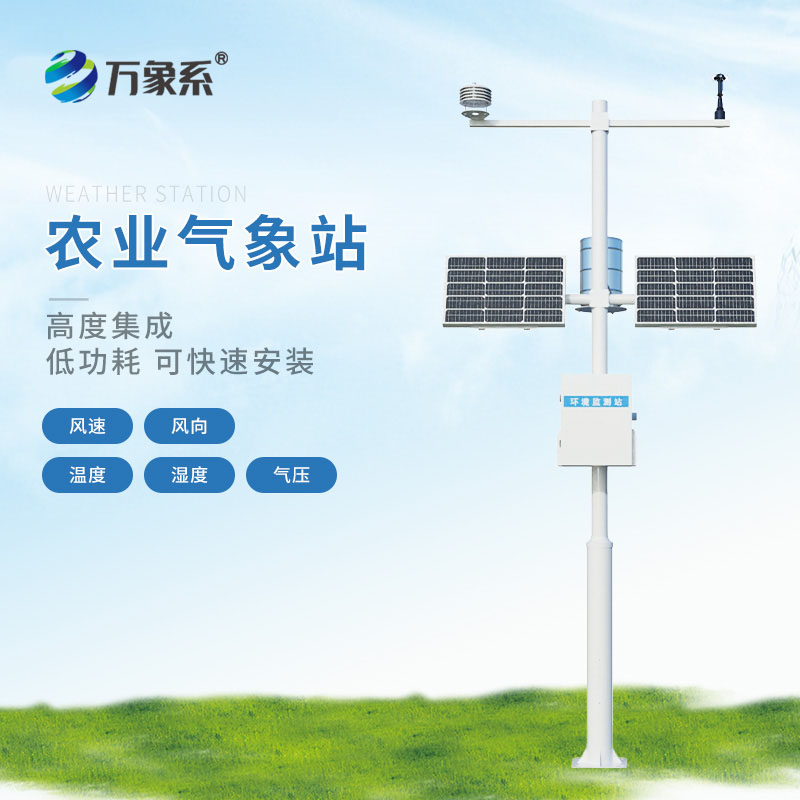

WX-NQ12農業氣象站是一款高度集成、低功耗、可快速安裝、便于野外監測使用的高精度氣象觀測設備。

該設備由氣象傳感器，采集器，太陽能供電系統，立桿支架，云平臺五部分組成。免調試，可快速布置，廣泛運用于氣象、農業、林業、科學考察等領域。

二、十二要素農業氣象站產品特點

1.低功耗采集器：靜態功耗小于50uA

2.標配GPRS聯網、支持?jǐn)U展藍牙、有線傳輸

3.七寸安卓觸屏，版本：4.4.2、四核Cortex?-A7，512M/4G

4.支持modbus485傳感器擴展

5.太陽能充電管理MPPT自動功率點跟蹤

6.三米碳鋼支架，兩節螺紋旋接

7.短信報警，超限后向指定的手機上發送短信

8.ABS材質防護箱，耐腐蝕、抗氧化，防水等級IP66

三、十二要素農業氣象站技術參數

1.采集器供電接口：GX-12-3P插頭，輸入電壓5V，帶RS232輸出Json數據格式,采集器供電：DC5V±0.5V峰值電流1A,

2.傳感器modbus、485接口：GX-12-4P插頭，輸出供電電壓12V/1A,設備配置接口：GX-12-4P插頭，輸入電壓5V

3.太陽能供電、配置鉛酸電池，可選配30W 20AH/50W 20AH/100W 100AH.充電控制器：150W，MPPT自動功率點跟蹤，效率提高20%

4.數據上傳間隔：1分鐘-1000分鐘可調

5.屏幕尺寸：1024*600 RGB LCD

6.部分傳感器參數

名 稱測量范圍分 辨 率準 確 度

風 速0～30m/s0.01m/s±(0.1+0.03V)m/s

風 向0～360°(16方向)1/16<3°(>1.0m/s)

空氣溫度-40-80℃0.1℃±0.3℃(25℃)

空氣濕度0-100%RH0.10%±3%RH

大氣壓力30-110Kpa0.01Kpa±0.02Kpa(相對)

雨量≦4mm/min0.01mm±0.2mm

光照0-18.8W LUX1lux5%

二氧化碳500-5000PPM1PPM±50PPM±讀數的3%

土壤溫度-40~80℃0.01℃±0.5℃

土壤濕度0-100%0.01%±3%

土壤電導率EC0-20000us/cm10us/cm±5%

土壤PH(電極法)0-140.01±0.1PH,±0.1℃

四、云平臺

1.CS架構軟件平臺，支持手機、PC瀏覽器直接觀測、無需額外安裝軟件。

2.支持多帳號、多設備登錄

3.支持實時數據展示與歷史數據展示儀表板

4.云服務器、云數據存儲，穩定可靠，易于擴展，負載均衡。

5.支持短信報警及閾值設置

6.支持地圖顯示、查看設備信息。

7.支持?jǐn)?shù)據曲線分析

8.支持?jǐn)?shù)據導出表格形式

9.支持?jǐn)?shù)據轉發，HJ-212協議，TCP轉發，http協議等。

10.支持?jǐn)?shù)據后處理功能

11.支持外置運行javascript腳本

五、產品尺寸圖

六、產品結構圖
